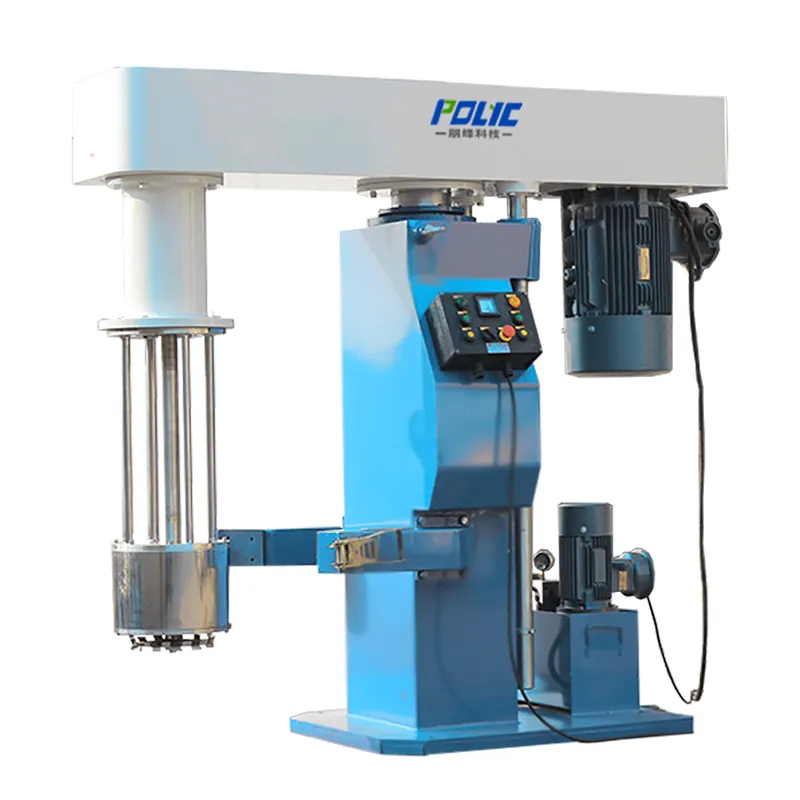

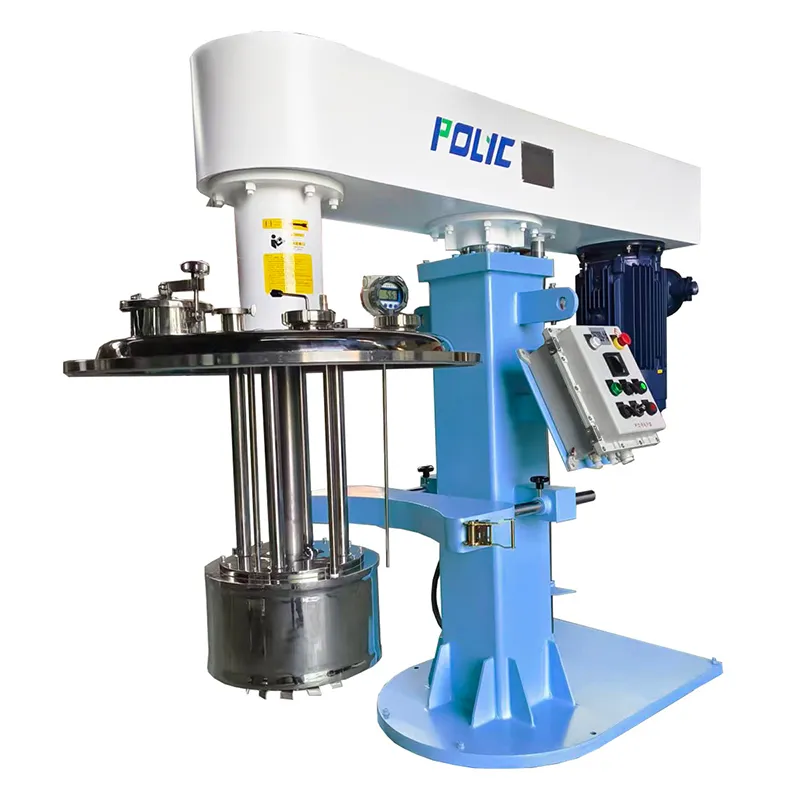

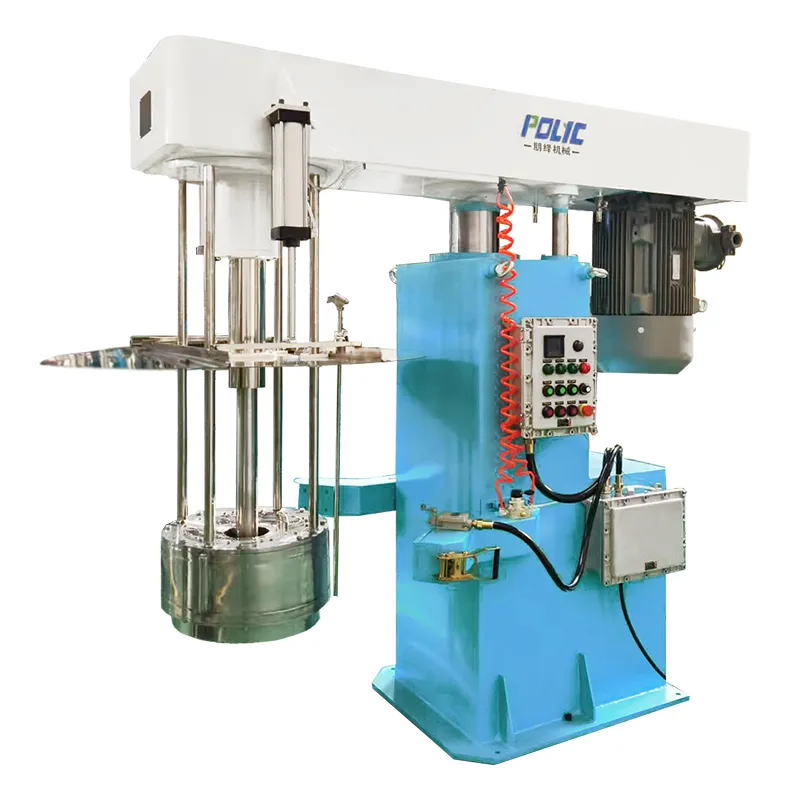

Корзинная/погружная бисерная мельница
-
Видео
-
-
Корзинная мельница PZM, также известная как погружная бисерная мельница, — это универсальное многофункциональное оборудование для измельчения, диспергирования и смешивания твердых частиц в жидкой/пастообразной/суспензионной среде. В отличие от традиционных бисерных мельниц, материал не подается в отдельную камеру измельчения. Вместо этого измельчающая корзина опускается в технологическую емкость и работает непосредственно внутри перерабатываемого продукта.
За счет мелющих тел внутри корзины и вращающегося вала продукт постоянно цирклирует через зону измельчения, уменьшая размер частиц и разрушая агломераты. Бисерная мельница данной конструкции особенно эффективна при периодическом (порционном) производстве, требующем постоянной смены материала и очистки системы.
| Модель | Мощность двигателя (кВт) | Объем корзины (л) | Объем рабочей емкости (л) | Ход подъема (мм) | Скорость вращения (об/мин) |
| 4 | 3 | 30~100 | 400 | 0-1500 | |
| 7.5 | 10 | 50~200 | 500 | 0-1500 | |
| 11 | 15 | 100~300 | 700 | 0-1300 | |
| 15 | 15 | 200~400 | 900 | 0-1300 | |
| 18.5/22 | 20 | 300~500 | 1200 | 0-1100 | |
| 30/37 | 30 | 500~1000 | 1200 | 0-1000 | |
| 45/55 | 40 | 1000~1500 | 1400 | 0-1000 |
Схема принципа работы
Измельчающая корзина с охлаждающей рубашкой

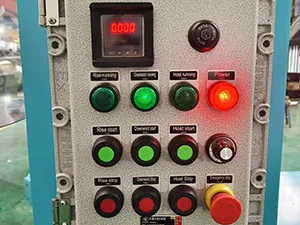

Взрывозащищенная панель управления
Электродвигатель и частотный преобразователь Siemens/ABB
Корзинные (погружные) мельницы предназначены для мокрого измельчения и диспергирования твердых частиц в жидких, суспензионных и пастообразных средах.
Лакокрасочные материалы (ЛКМ)
Покрытия для кожи
Чернила
Пестициды и удобрения
Вязкие стройматериалы
Косметика
Химическая продукция
Компоненты энергетических систем
- Смешивание, диспергирование и мокрое измельчение выполняются в одном оборудовании, благодаря чему отсутствует необходимость перемещения материала между отдельными смесителями и мельницами. Такой подход значительно упрощает технологическую схему производства и экономит производственные площади.
- Самовсасывающая крыльчатка поддерживает непрерывную подачу материала внутрь измельчающей корзины, где он подвергается интенсивным сдвиговым, ударным усилиям и истиранию.
- Измельчающая корзина легко поднимается из рабочей емкости, что значительно облегчает очистку оборудования и ускоряет смену продукта.
- Корзина не имеет застойных зон, что уменьшает количество остатков и позволяет снизить производственные потери.
- Корзинная мельница подходит для лабораторных испытаний, опытного производства, отбора образцов, а также для выпуска продукции малыми и средними партиями.
- Нижняя мешалка работает совместно с циркуляцией через корзину, создавая равномерное движение материала внутри емкости. Данная особенность уменьшает образование «мертвых зон» и повышает эффективность диспергирования.
- Специальная конструкция мельницы предотвращает выход мелющих тел из корзины во время работы.
Мельница имеет компактную конструкцию с подъемным механизмом и открытой рабочей зоной, что облегчает наблюдение за процессом диспергирования продукта.
Охлаждающая вода циркулирует через двойную рубашку вокруг измельчающей корзины, увеличивая площадь теплообмена непосредственно в зоне измельчения. Столь эффективное охлаждение положительно влияет на качество дисперсии, интенсивность цвета и эффективность использования пигментов.
Погружная мельница не требует сложной системы трубопроводов и внешнего контура циркуляции материала, благодаря чему занимает меньше рабочего пространства.
Открытая рабочая зона способствует более эффективному отводу тепла, что особенно важно при обработке термочувствительных материалов.
Мельница может быть оборудована двигателями Jiangsu Dazhong, Siemens, ABB и других известных производителей. Также при необходимости возможна установка взрывозащищенных приводов с сертификацией CE и ATEX.
