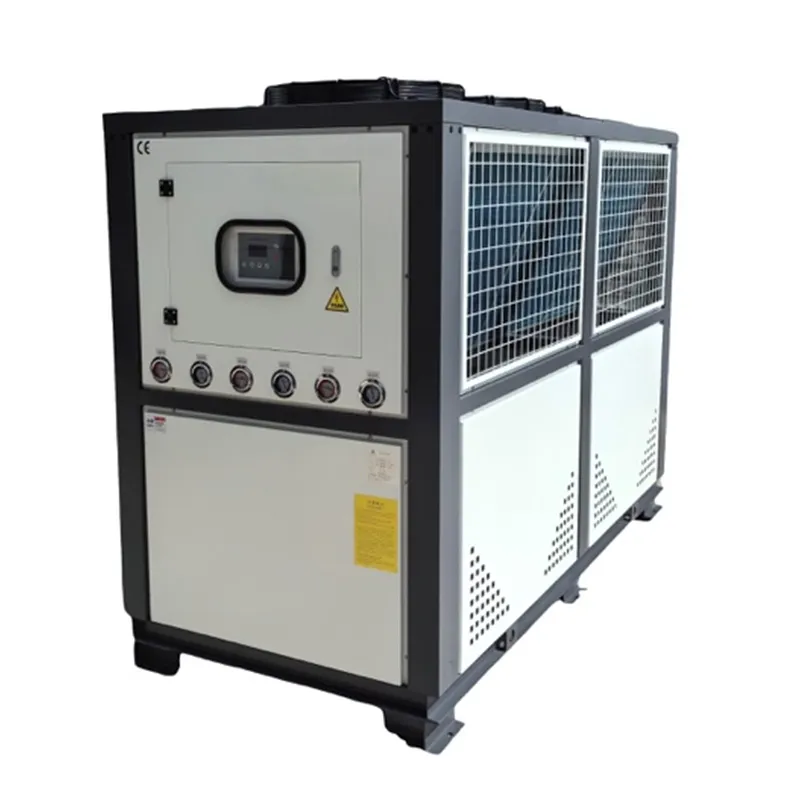

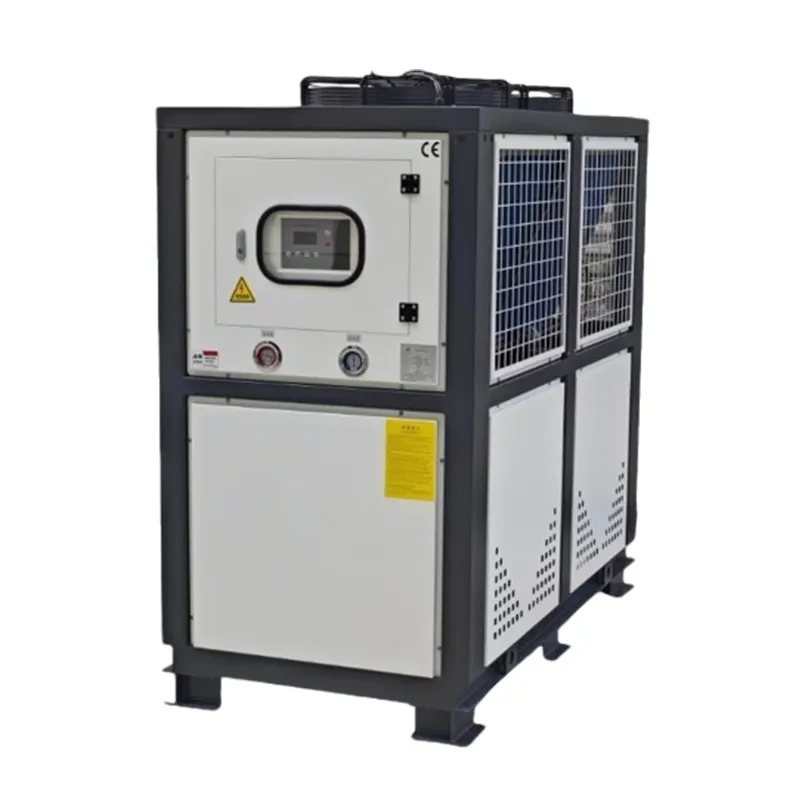

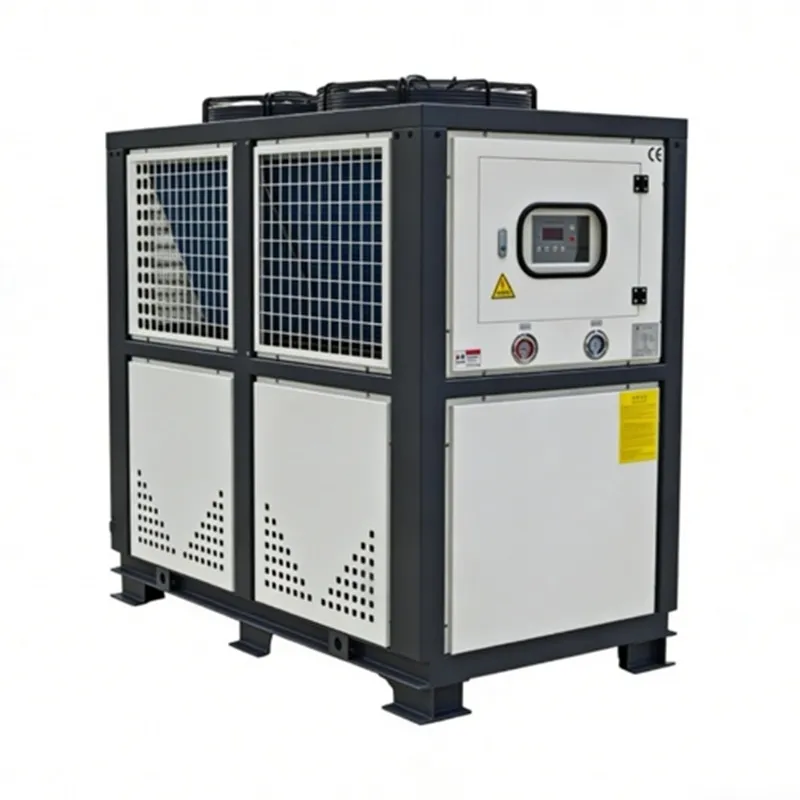

Чиллер для бисерной мельницы
Чиллер серии PAC предназначен для охлаждения бисерных мельниц, термопластавтоматов, гальванических ванн и другого оборудования. Установка поддерживает непрерывную подачу охлаждающей жидкости заданной температуры, что способствует сохранению стабильности технологического процесса и качества продукции.
Охлаждение осуществляется посредством холодильного контура, включающего компрессор, испаритель, конденсатор, циркуляционный насос и систему автоматического регулирования температуры. Стандартный диапазон температуры охлаждающей жидкости составляет от 5 до 50°C. Отдельно доступна конфигурация чиллера с температурой до -15°C.
| Параметр | |||||||||
| Температура охлаждающей жидкости (°C) | 5-30 | ||||||||
| Источник питания | 380В/50Гц | ||||||||
| Хладагент | R22 (опционально R134a/R407C) | ||||||||
| Холодопроизводительность (ккал/ч) | 9000 | 15000 | 21000 | 25000 | 30000 | 40000 | 50000 | 60000 | 80000 |
| Мощность насоса (л.с.) | 3 | 5 | 8 | 10 | 12.5 | 15 | 10×2 | 12.5×2 | 15×2 |
| Потребляемый ток (А) | 13 | 20 | 30 | 38 | 40 | 45 | 55 | 75 | 100 |
| Производительность вентилятора (м³/ч) | 4 | 6 | 8 | 10 | 12 | 18 | 28 | 30 | 32 |
| Мощность вентилятора (кВт) | 0.75 | 0.75 | 2.2 | 2.2 | 2.2 | 3 | 4 | 4 | 5.5 |
| Мощность конденсаторных вентиляторов (кВт) | 0.37×1 | 0.55×2 | 0.55×2 | 0.75×2 | 0.75×2 | 0.75×3 | 0.75×3 | 0.75×3 | 0.75×6 |
| Габариты (Д×Ш×В, мм) | 1200×600×1400 | 1300×650×1450 | 1350×720×1450 | 1750×830×1650 | 1800×830×1650 | 2150×830×1750 | 2400×1000×1800 | 2450×1000×1950 | 2500×1350×2000 |
| Вес (кг) | 200 | 250 | 350 | 400 | 450 | 500 | 600 | 700 | 750 |
| Системы защиты | Защита от нарушения чередования фаз, защита насоса от перегрузки, защита компрессора от перегрузки, защита от замерзания, защита по высокому давлению хладагента, защита по низкому давлению хладагента, контроль минимального расхода охлаждающей жидкости, защита компрессора с задержкой повторного запуска | ||||||||
Панель управления
Патрубок подачи воды или водно-гликолевого раствора

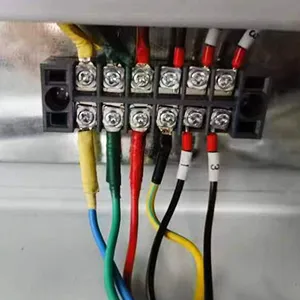

Клеммная коробка
Мощность чиллера подбирается исходя из требуемой холодопроизводительности оборудования. В среднем 1 л.с. холодопроизводительности соответствует приблизительно 2000 ккал/ч или 2.3 кВт мощности. Поскольку на практике этот показатель обычно находится в диапазоне 2.2-2.6 кВт, при подборе оборудования необходимо учитывать характеристики материала, рабочую температуру и продолжительность непрерывной работы.
Так, для штифтовой бисерной мельницы объемом 30 литров с двигателем мощностью 45 кВт обычно рекомендуется использовать чиллер мощностью около 20 л.с.
- Высокоточное поддержание температуры
Цифровой контроллер обеспечивает поддержание температуры охлаждающей жидкости с точностью до ±1°C. Стандартный диапазон регулирования составляет от 5 до 50°C, а специальные исполнения позволяют получать температуру ниже -15°C. - Высокая эффективность и стабильность работы
Каждый чиллер серии PAC оснащен компрессорами ведущих мировых производителей с низким уровнем шума и высоким коэффициентом энергоэффективности. - Воздушное или водяное охлаждение
Чиллер может быть оснащен воздушным или водяным охлаждением. Системы с воздушным охлаждением не требуют градирни и подходят для предприятий с ограниченным доступом к водоснабжению или недостатком свободного пространства. Системы с водяным охлаждением отличаются более высокой эффективностью теплообмена и рекомендуются для крупных производств и централизованных систем охлаждения. - Коррозионностойкая конструкция
Элементы, контактирующие с охлаждающей жидкостью, изготовлены из коррозионностойких материалов. По запросу могут быть установлены баки из нержавеющей стали. - Комплексная система безопасности
Чиллер оснащен многоуровневой системой защиты, включающей контроль давления, защиту от перегрузок, защиту от замерзания, контроль расхода охлаждающей жидкости и задержку запуска компрессора. - Интеллектуальная система управления
Микропроцессорный контроллер с LED-дисплеем позволяет контролировать рабочие параметры оборудования в режиме реального времени. Дополнительно доступен интерфейс RS485 для подключения к системам диспетчеризации и удаленного мониторинга.
- Чиллер обеспечивает эффективное охлаждение бисерной мельницы и подходит даже для тяжелых условий эксплуатации.
- Высокая эффективность теплообмена и стабильная циркуляция охлаждающей жидкости.
- Девятиуровневая система защиты обеспечивает безопасную и стабильную работу даже без постоянного контроля оператора.
- Точное регулирование температуры в соответствии с требованиями технологического процесса.
- Конструкция чиллера соответствует промышленным стандартам, отличается простотой монтажа и удобством эксплуатации.
Водяной насос
Компрессор
